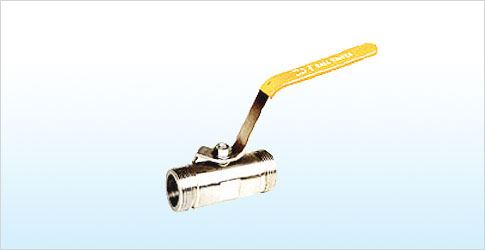

產品名稱：外螺紋球閥
一、產品特征
公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣體某些腐蝕性液體
二、PN1.6MPa主要連接尺寸及重量
公稱通徑(mm) |
尺寸(mm) |
d |
L |
L1 |
M |
L0 |
Q61帶對接焊頭總長 |
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
32 |
22 |
120 |
20 |
52×2 |
|
235 |
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
50 |
32 |
140 |
25 |
72×3 |
180 |
291 |
三、主要零件材料
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
Q21F-16C、Q21F-25C
Q21F-40C、Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE
對位聚苯PPL |
聚四氟乙烯PTFE
對位聚苯PPL |
Q21F-16P、Q21F-25P
Q21F-40P、Q21F-64P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
Q21F-16R、Q21F-25R
Q21F-40R、Q21F-64R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
|
>>>>>>>>>>
