WQ型無堵塞潛水排污泵|結構圖

QW、WQ型無堵塞潛水排污泵結構說明：

QW、WQ型無堵塞潛水排污泵由電機兩部分組成，二者通過油隔離室及機械密封組件隔開，屬電機一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行。其主要部件作用如下：

信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。

電機定子8：采用B級或F級絕緣。

漏水探頭11：該元件裝在油室內當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。

機械密封13：采用雙道沖聯密封，選用硬質耐腐碳化鎢材料，具有密封可靠、耐磨、壽命長特點。

葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞故障。

泵體15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以效率運行。

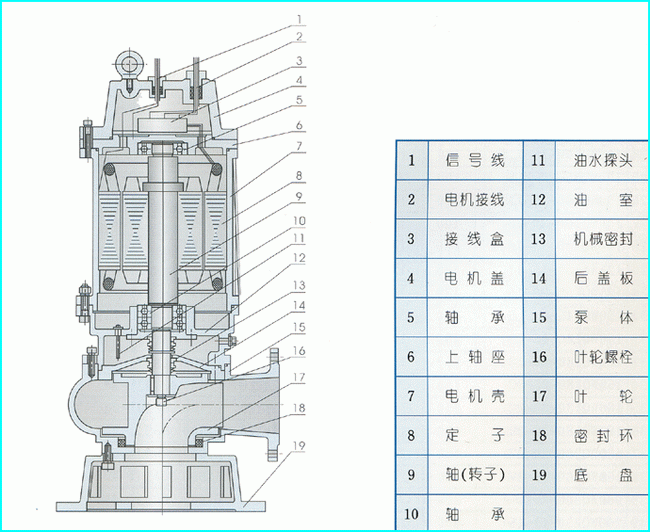

無堵塞潛水排污泵結構圖：
